RHG5玻璃板液位計

玻璃板液位計

產品型號：RHG5

概述：

　　HG5型玻璃板液位計是按原化工部HG5-1364～1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。
　　在儀表上下閥內裝有安全鋼球，當玻璃板意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液體繼續外流。

特點：

　　●直讀式、讀數精確、可靠
　　●結構簡單、維修方便
　　●使用安全、耐用

結構原理：

　　根據連通其原理，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。
　　儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。

主要技術參數：

　　測量范圍（安裝中心聚L）：300、500、800、1100、1400、1700mm
　　工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
　　材質：碳鋼、不銹鋼
　　工作溫度：-20～+200℃
　　鋼球自動關閉壓力：≥0.2MPa
　　伴熱蒸汽壓力：≤0.6MPa
　　蒸汽夾套接頭：G1/2"外螺紋

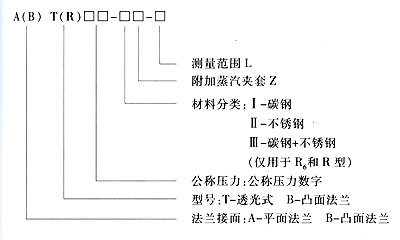

型號規格：

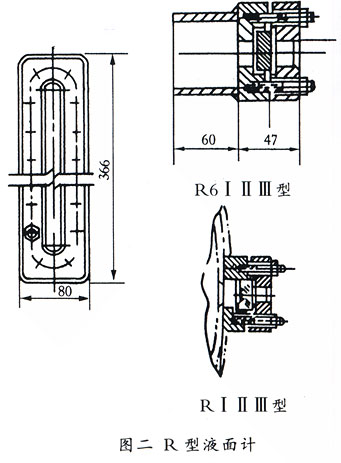

外形尺寸：

液面計規定標記：

名稱	型號	規格	標準號	備注
液面計	A(B)T25-Ⅰ， A(B)T25-Ⅱ， A(B)T25-ⅠZ， A(B)T25-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1364-80	①突面法蘭(A)按HGJ46-91 ②凸面法蘭(B)按HGJ47-91 DN20，PN2.5MPa ③工作壓力：2.5MPa
液面計	BT64-Ⅰ， BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ，	L=500、800、1100、1400、1700	HG5-1365-80	①凸面法蘭(B)按HGJ47-91 DN20，PN6.3MPa ②工作壓力：6.3MPa
液面計	BR40-Ⅰ， BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ，	L=500、800、1100、1400、1700、2000	HG5-1366-80	①凸面法蘭(B)按HGJ47-91 DN20，PN4.0MPa ②工作壓力：4.0MPa
液面計	R6-Ⅲ	304	HG5-1367-80	工作壓力：0.6MPa
液面計	R6-Ⅰ R6-Ⅱ	304	HG5-1368-80
液面計	R-Ⅲ	304	HG5-1369-80
液面計	R-Ⅰ R-Ⅱ	304	HG5-1370-80

標記示例：

　　透光式玻璃板液面計
　　平面法蘭，工作壓力2.5MPa
　　材質：不銹鋼，帶伴熱夾套
　　測量范圍：800毫米
　　標志：AT25-ⅡZ/L=800mm HG5-1364-80

RHG5玻璃板液位計
